岳阳市华容县配电网规划报告
华容县供电公司
（2020年7月）
一、 规划重点及目标
1.1规划重点
“十四五”期间，各电压等级的规划重点如下。
（1）110kV电网：
一是解决城区10kV间隔紧张问题，扩建华容变10kV间隔，满足城区新增负荷的供电需求。二是通过负荷切改，提高变电站运行水平，优化变电站供电范围，提升主变N-1通过率，增加电网供电可靠性。
（2）35kV电网：
一是满足新增负荷需求；二是进一步优化网架结构。
（3）县城10kV及以下配网：
白鼎山网格、田家湖网格、朱家湖网格属于华容县城区规划建设的主阵地，未来几年的负荷呈快速增长趋势，电力基础建设投入较大，且建设标准较高，按照推荐的电缆典型接线构建目标网架，对于现存10千伏线路配合市政建设采取架空入地改造，适当提高电缆截面。
环城网格属于华容县城老城区，该网格市政建设完善，负荷趋于饱和，但是网架结构复杂，该网格规划重点是构建目标网架，提高供电可靠性和电能质量，构建思路以简化接线模式为主，主要是通过新建10kV线路，重新分配线路负荷，缓解线路重载问题，简化复杂的接线，解除转供电效率较低的分支联络或不具备转供能力的联络关系，逐步构建以典型接线为主的目标网架。
火车站网格属于华容县城区远期规划发展区域，市政配套设施建设不完善，且预计未来近几年无较大的负荷增长点，该网格规划重点是适当考虑负荷增长采用新建架空线路供带片区负荷。
对于县城区台区配变规划重点在于解决重过载问题，并同步解决低压主干线线径偏小、线路老旧等突出问题。
（4）农村10kV及以下配网：
一、对于负载过重的选择改造小截面线路和新增配变布点分拆负荷，减低负载，对于线径过小、配变容量过小的设备选择已有设备改造解决，对于负载不重，仅通过运行方式解决的，及时调整运行方式，提升设备利用水平，解决重、过载问题。
二、加大裸导线改造力度，提高10kV及以下线路绝缘化率，提高线路供电可靠性，减少安全隐患问题。
三、通过10千伏线路网架结构调整，优化上级变电站的供电范围，提升站间联络率，提升变电站转供能力。
四、根据设备全寿命周期和实际运行情况，逐步更换有老旧、有安全隐患的设备，提升设备利用水平。
五、通过台区分拆和配变改造、更换线径等方式解决低电压问题。
1.2规划目标
根据华容县社会经济发展情况、总体规划和用电负荷发展预测结果，并结合配电网的现状，确定华容县配电网发展的总体目标：
（1）逐步实现以高压配电线路和变电站、中压馈线和配变、低压配电线路、用户和分布式电源等各层级协调发展的安全可靠、能力充足、适应性强的配电网络。重点解决单线单变、供电设施超载过载、低电压、供电半径长等问题，大力提升配电网的可靠性、电压质量，进一步降低综合线损率。
（2）以全寿命周期管理理念指导配电网规划和建设，通过提升设备水平，提高投资效益。
表 0-1 主要规划目标汇总表
|
指标 |
细化指标 |
全县 |
B |
D |
|
供电质量 |
供电可靠率(%) |
≥99.876 |
≥99.965 |
≥99.726 |
|
综合电压合格率(%) |
≥99.89 |
≥99.95 |
≥97.00 |
|
|
综合线损率(%) |
＜5 |
＜4.3 |
＜5 |
|
|
网架结构 |
110(66)kV线路N-1通过率(%) |
85.71 |
100 |
83.33 |
|
110kV标准化网架率(%) |
78.57 |
75 |
71.43 |
|
|
35kV线路N-1通过率(%) |
70 |
- |
70 |
|
|
供电能力 |
110kV容载比 |
1.8~2.0 |
1.8~2.0 |
1.8~2.0 |
|
110kV主变N-1通过率(%) |
76.93 |
85.71 |
80 |
|
|
重过载35kV线路比例(%) |
0 |
- |
- |
|
|
35kV容载比 |
1.6~1.8 |
- |
1.6-1.8 |
|
|
装备水平 |
110kV主变状态评价严重(台) |
0 |
0 |
0 |
|
110kV线路状态评价严重(km) |
0 |
0 |
0 |
|
|
35kV主变状态评价严重(台) |
0 |
0 |
0 |
|
|
35kV线路状态评价严重(km) |
0 |
0 |
0 |
1.2.1 供电质量
华容县2025年总体供电可靠率将达到99.85%，综合电压合格率将达到99.79%，综合线损率将小于5%。
1.2.2 110kV指标
（1）网架结构：110kV线路N-1通过率85.71、110kV标准化网架率78.57。
（2）供电能力：110kV容载比1.8~2.0、110kV主变N-1通过率76.93，部分变电站由于新建缘故还是单主变变电站。
（3）装备水平：无状态评价严重的110kV主变、状态评价严重的110kV线路均为。
1.2.3 35kV指标
（1）网架结构：全市无35kV多级串联的情况。
（2）供电能力：35kV容载比控制在1.6~1.8、无重过载35kV线路。
（3）装备水平：无状态评价严重35kV主变、状态评价严重35kV线路。
二、 35-110kV电网规划
1.110kV电网规划
1）容量平衡
华容县110kV电网分区分年度网供负荷预测结果如下所示。
表2-1 华容县110（66）kV分区分年度网供负荷预测结果
|
分区名称 |
项目 |
2016 |
2017 |
2018 |
2019 |
2020 |
2021 |
2022 |
2025 |
2035 |
|
合计 |
1、最大用电负荷 |
173.2 |
201.4 |
216.5 |
238.1 |
262.2 |
288 |
316.4 |
391.7 |
775.1 |
|
2、电厂厂用电 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
3、220kV及以上电网直供负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
4、110（66）kV电网直供负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
5、220kV直降35kV负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
6、220kV直降10kV负荷 |
0 |
0 |
0 |
30 |
50 |
55 |
70 |
80 |
95 |
|
|
7、35kV及以下上网且参与电力平衡发电负荷 |
10 |
15 |
20 |
22 |
24 |
26 |
28 |
28 |
28 |
|
|
8、110kV网供负荷 |
163.2 |
186.4 |
196.5 |
186.1 |
188.2 |
207 |
218.4 |
283.7 |
652.1 |
|
|
B |
1、最大用电负荷 |
68 |
74.8 |
80.8 |
89 |
98 |
108 |
118 |
156.2 |
407 |
|
2、电厂厂用电 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
3、220kV及以上电网直供负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
4、110（66）kV电网直供负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
5、220kV直降35kV负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
6、220kV直降10kV负荷 |
0 |
0 |
0 |
30 |
40 |
40 |
50 |
60 |
70 |
|
|
7、35kV及以下上网且参与电力平衡发电负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
8、110kV网供负荷 |
68 |
74.8 |
80.8 |
59 |
58 |
68 |
68 |
96.2 |
337 |
|
|
D |
1、最大用电负荷 |
105.2 |
126.6 |
135.7 |
149.1 |
164.2 |
180 |
198.4 |
285.5 |
368.1 |
|
2、电厂厂用电 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
3、220kV及以上电网直供负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
4、110（66）kV电网直供负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
5、220kV直降35kV负荷 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
6、220kV直降10kV负荷 |
0 |
0 |
0 |
0 |
10 |
15 |
20 |
20 |
25 |
|
|
7、35kV及以下上网且参与电力平衡发电负荷 |
10 |
15 |
20 |
22 |
24 |
26 |
28 |
28 |
28 |
|
|
8、110kV网供负荷 |
95.2 |
111.6 |
115.7 |
127.1 |
130.2 |
139 |
150.4 |
187.5 |
315.1 |
由上表可知，2019年最大负荷238.1MW。
综合华容最大负荷和采用电力平衡负荷预测结果可知：2020年最大用电负荷262.2MW，2025年最大用电负荷391.7MW， 2035年最大用电负荷775.1MW。
2）远景展望年容量平衡
远景展望年华容县容载比选择及各供电分区变电容量分年度需求表如下所示。
表2-2 华容县110（66）kV分区分年度变电容量需求分析
|
分区名称 |
项目 |
2017 |
2018 |
2019 |
2020 |
2021 |
2022 |
2025 |
2030 |
2035 |
|
B |
1、网供负荷(MW) |
74.8 |
80.8 |
89 |
98 |
108 |
118 |
156.2 |
281.5 |
407 |
|
2、容载比选取 |
1.4 |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.7 |
1.8 |
1.8 |
|
|
3、变电容量需求（MVA） |
149.6 |
161.6 |
178 |
196 |
216 |
236 |
312.4 |
563 |
814 |
|
|
4、2018年末变电容量(MVA) |
176 |
176 |
176 |
176 |
176 |
176 |
176 |
176 |
176 |
|
|
5、需新增变电容量 (MVA) |
0 |
0 |
2 |
20 |
40 |
60 |
136.4 |
387 |
638 |
|
|
D |
1、网供负荷(MW) |
126.63 |
135.68 |
149.1 |
164.2 |
180 |
198.4 |
265.51 |
475.5 |
686.8 |
|
2、容载比选取 |
1.4 |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.7 |
1.8 |
1.8 |
|
|
3、变电容量需求（MVA） |
240.597 |
257.792 |
283.29 |
311.98 |
342 |
376.96 |
504.469 |
903.45 |
1304.92 |
|
|
4、2018年末变电容量(MVA) |
114 |
114 |
114 |
114 |
114 |
114 |
114 |
114 |
114 |
|
|
5、需新增变电容量 (MVA) |
126.597 |
143.792 |
169.29 |
197.98 |
228 |
262.96 |
390.469 |
789.45 |
1190.92 |
3）规划方案
3.1）变电工程规划方案
华容县十三五期间新增110kV变电站1座，新增变电容量63MVA，十四五期间新建110kV变电站1座，扩建变电站1座，改造变电站1座，新增变电容量137MVA。
华容110kV电网规划新扩建及改造变电工程规模如下表所示
表2-3 华容县110（66）kV电网规划新扩建及改造变电工程规模（公用网）
|
类型 |
电压 等级 （kV） |
项 目 |
2016 |
2017 |
2018 |
2019 |
2020 |
2021 |
2022 |
2023-2025 |
“十三五” 合计 |
“十四五” 合计 |
||||||||||||||||||||
|
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
新建 |
扩建 |
改造 |
|||
|
合计 |
110（66） |
变电站（座） |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
2 |
0 |
1 |
1 |
1 |
0 |
|
变压器（台） |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
2 |
0 |
1 |
1 |
1 |
0 |
||
|
变电容量（MVA） |
0 |
0 |
0 |
0 |
0 |
0 |
50 |
0 |
0 |
0 |
0 |
0 |
63 |
0 |
100 |
50 |
50 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
113 |
0 |
100 |
50 |
50 |
0 |
||
|
净增容量（MVA） |
- |
- |
0 |
- |
- |
0 |
50 |
- |
0 |
- |
- |
0 |
63 |
- |
37 |
50 |
- |
0 |
- |
- |
0 |
- |
- |
0 |
- |
- |
150 |
50 |
- |
0 |
||
|
10kV间隔(个) |
0 |
0 |
- |
0 |
0 |
- |
8 |
0 |
- |
0 |
0 |
- |
12 |
0 |
- |
12 |
- |
- |
0 |
0 |
- |
0 |
0 |
- |
20 |
0 |
- |
12 |
- |
- |
||
|
B |
110（66） |
变电站（座） |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
|
变压器（台） |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
||
|
变电容量（MVA） |
0 |
0 |
0 |
0 |
0 |
0 |
50 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
50 |
0 |
100 |
0 |
0 |
0 |
||
|
净增容量（MVA） |
- |
- |
0 |
- |
- |
0 |
- |
- |
0 |
- |
- |
0 |
- |
- |
37 |
- |
- |
0 |
- |
- |
0 |
- |
- |
0 |
- |
- |
37 |
- |
- |
0 |
||
|
10kV间隔(个) |
0 |
0 |
- |
0 |
0 |
- |
8 |
0 |
- |
0 |
0 |
- |
0 |
0 |
- |
0 |
0 |
- |
0 |
0 |
- |
0 |
- |
8 |
- |
- |
0 |
0 |
- |
|||
|
D |
110（66） |
变电站（座） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
|
变压器（台） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
||
|
变电容量（MVA） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
63 |
0 |
0 |
50 |
50 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
63 |
0 |
0 |
50 |
50 |
0 |
||
|
净增容量（MVA） |
- |
- |
0 |
- |
- |
0 |
- |
- |
0 |
- |
- |
0 |
63 |
- |
0 |
50 |
- |
0 |
- |
- |
0 |
- |
- |
0 |
63 |
- |
0 |
50 |
- |
0 |
||
|
10kV间隔(个) |
0 |
0 |
- |
0 |
0 |
- |
0 |
0 |
- |
0 |
0 |
- |
12 |
0 |
- |
12 |
- |
- |
0 |
0 |
- |
0 |
- |
- |
12 |
0 |
- |
12 |
- |
- |
||
3.2）线路工程规划方案
华容县十三五/十四五期间新建110kV线路2条，总长度55.6km，均为架空线路。
表2-4 华容县110（66）kV电网规划方案新建及改造线路工程量汇总
|
类型 |
电压等级（kV） |
项 目 |
2016 |
2017 |
2018 |
2019 |
2020 |
2021 |
2022 |
2023-2025 |
“十三五”合计 |
“十四五”合计 |
||||||||||
|
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
|||
|
合计 |
110（66） |
线路（条） |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
|
架空线（km） |
- |
- |
- |
- |
- |
- |
- |
- |
27.6 |
0 |
28 |
0 |
0 |
0 |
0 |
0 |
27.6 |
0 |
28 |
0 |
||
|
电缆 |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
B |
110（66） |
线路（条） |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
架空线（km） |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
电缆 |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
D |
110（66） |
线路（条） |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
|
架空线（km） |
- |
- |
- |
- |
- |
- |
- |
- |
27.6 |
0 |
28 |
0 |
0 |
0 |
0 |
0 |
27.6 |
0 |
28 |
0 |
||
|
电缆 |
- |
- |
- |
- |
- |
- |
- |
- |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
2.35kV电网规划
1）变电站规划
华容35千伏电网建设思路是，逐步弱化35千伏电网，近期农村地区由于供电范围较大，为缩短10千伏供电半径，仍需保留35千伏变电站，远景年应建设110千伏变电站取代35千伏变电站，在满足供电半径需求的情况下以110千伏主供，现状35千伏变电站站址保留作为10千伏开闭站使用。
至远景年，华容县35千伏变电站全部退役。
2）线路规划
华容县十三五期间改造35kV线路1条，架空线路10 km
表2-5 华容县35kV电网新建及改造线路工程量汇总（公用网）
|
类型 |
电压等级 （kV） |
项 目 |
2016 |
2017 |
2018 |
2019 |
2020 |
2021 |
2022 |
2023-2025 |
“十三五”合计 |
“十四五”合计 |
||||||||||
|
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
新建 |
改造 |
|||
|
合计 |
35 |
线路（条） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
3 |
0 |
3 |
0 |
1 |
0 |
8 |
0 |
0 |
0 |
|
架空线（km） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
10 |
0 |
28.2 |
0 |
12 |
0 |
13 |
0 |
53.2 |
0 |
0 |
0 |
||
|
电缆（km） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.2 |
0 |
0 |
0 |
0 |
0 |
0.2 |
0 |
0 |
0 |
||
|
B |
35 |
线路（条） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
架空线（km） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
电缆（km） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
D |
35 |
线路（条） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
3 |
0 |
3 |
0 |
1 |
0 |
8 |
0 |
0 |
0 |
|
架空线（km） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
10 |
0 |
28.2 |
0 |
12 |
0 |
13 |
0 |
53.2 |
0 |
0 |
0 |
||
|
电缆（km） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.2 |
0 |
0 |
0 |
0 |
0 |
0.2 |
0 |
0 |
0 |
||
三、10kV及以下县城配电网规划
1.10kV目标网架规划
1.1 网架成果
1）2025年规划结果
在负荷预测的基础上，以供电网格为单位开展10kV主干线路网架规划。2020~2025县城中压项目优先解决县城10kV线路重过载、导线与设备老旧、导线绝缘率低、线径过小等问题，同时兼顾优化网架结构，对标目标网架。“十四五”配电网规划建设期间，华容县城区共计新建10kV线路12回。至2025年，县城共有37回10kV城网线路供电。
白鼎山网格：至2025年华容县城白鼎山供电网格10kV网架由220kV护城变、110kV华容变和110kV益丰变提供电源。“十四五”配电网规划建设期间共新建1回10kV华港Ⅰ线，满足华鲇路北侧负荷新增楼盘与商业负荷增长需求；改造原10kV华龙线原有架空钢芯铝绞线，解决线路卡脖子情况与导线、设备老旧，存在安全隐患等问题。至2025年白鼎山网格内线路10条，双环网1组，多分段单联络2组，标准化接线率达到80%。
田家湖网格：至2025年华容县城田家湖供电网格10kV网架由220kV护城变和110kV华容变提供电源。“十四五”配电网规划建设期间共新建5回10kV线路，改造2回10kV线路。通过新建护田Ⅰ线、护田Ⅱ线与华田Ⅰ线、华田Ⅱ线形成互联，满足田家湖周边新增楼盘与市政配套负荷增长需求，提高“N-1”通过率，同时解决华李线和华城Ⅱ线线路重过载，导线线径过小，线路老旧，供电可靠性不足等问题，优化网架结构。至2025年田家湖网格内线路8条，单环网2组，多分段单联络1组，标准化接线率达到75%。
环城网格：至2025年华容县城环城供电网格10kV网架由110kV华容变、110kV益丰变和110kV石伏山变提供电源。“十四五”配电网规划建设期间共新建4回10kV线路，改造6回10kV线路。通过新建益城Ⅱ线与华冷线形成互联、益城Ⅳ线与华城Ⅲ线互联、益城Ⅴ线与华工线互联，解决华城线、华城Ⅱ线、华工线、华纺线、华东线、华纸线重过载，导线、设备老旧、存在安全隐患等问题，满足县政府、迎宾路、华容大道、港东路周边新增负荷增长需求，提高“N-1”通过率。至2025年环城网格内线路11条，单环网1组，双环网1组，多分段单联络1组，标准化接线率达到72.7%。
朱家湖网格：至2025年华容县城朱家湖供电网格10kV网架由110kV华容变、110kV益丰变和110kV石伏山变提供电源。“十四五”配电网规划建设期间共新建1回10kV益站线与石站线互联，改造2回10kV线路，解决石状线、石广Ⅰ线线路重过载、线路绝缘化率低等问题，提高“N-1”通过率。至2025年朱家湖网格内线路4条，单环网1组，标准化接线率达到50%。
火车站网格：至2025年华容县城火车站供电网格10kV网架由110kV益丰变电站和110kV石伏山变电站提供电源。“十四五”配电网规划建设期间共新建1回10kV石站线与益站线互联，改造2回10kV线路，解决石工线和石城线线路重过载，导线设备老旧、存在安全，架空线路廊道与城区建设用地相冲突隐患等问题。至2025年火车站网格内线路4条，多分段单联络1组，标准化接线率达到50%。
表3-1 各供电网格2025年网架规划结果汇总表
|
供电网格 |
供电单元 |
2025年接线模式（组） |
公用10kV线路数（回） |
||||||
|
双环三双式 |
双环网 |
单环网 |
多分段适度联络 |
多分段单联络 |
多分段单辐射 |
其它（组） |
|||
|
HN-YY-HR-BDS |
HN-YY-HR-BDS-001-D2/B1 |
2 |
10 |
||||||
|
HN-YY-HR-BDS-002-D2/B2 |
1 |
||||||||
|
HN-YY-HR-BDS-003-D2/B2 |
2 |
||||||||
|
HN-YY-HR-TJH |
HN-YY-HR-TJH-001-D2/B2 |
1 |
1 |
8 |
|||||
|
HN-YY-HR-TJH-002-D2/B2 |
1 |
1 |
1 |
||||||
|
HN-YY-HR-HC |
HN-YY-HR-HC-001-D2/B1 |
1 |
1 |
11 |
|||||
|
HN-YY-HR-HC-002-D2/B1 |
1 |
2 |
|||||||
|
HN-YY-HR-HC-003-D2/B1 |
1 |
||||||||
|
HN-YY-HR-ZJH |
HN-YY-HR-ZJH-001-D2/B1 |
1 |
1 |
4 |
|||||
|
HN-YY-HR-ZJH-002-D2/B2 |
1 |
||||||||
|
HN-YY-HR-HCZ |
HN-YY-HR-HCZ-001-D2/B2 |
1 |
4 |
||||||
|
HN-YY-HR-HCZ-002-D2/B2 |
2 |
||||||||
|
合计 |
-- |
37 |
|||||||
2）远景年规划结果
至远景年，华容县城配电网还需新建19回10kV线路，届时县城将有56回10kV城网线路供电，能够有效解决县城配电网存在的线路重过载、供电可靠性低、存在安全隐患、网架结构不完善等问题。
白鼎山网格：至远景年华容县城白鼎山供电网格10kV网架由220kV护城变、110kV华容变和110kV益丰变提供电源。10kV主要接线方式为电缆双环网、架空多分段适度联络和架空多分段单联络。至远景年白鼎山网格内线路13条，其中电缆双环网2组，多分段适度联络1组，多分段单联络1组，标准化接线率达到100%。
田家湖网格：至远景年华容县城田家湖供电网格10kV网架由220kV护城变和110kV华容变提供电源。10kV主要接线方式为电缆双环网和架空多分段适度联络。至远景年田家湖网格内线路11条，双环网2组，多分段适度联络1组，标准化接线率达到100%。
环城网格：至远景年华容县城环城供电网格10kV网架由110kV华容变、110kV益丰变和110kV石伏山变提供电源。10kV主要接线方式为电缆双环网和架空多分段适度联络。至远景年环城网格内线路14条，其中电缆双环网2组，多分段适度联络2组，标准化接线率达到100%。
朱家湖网格：至远景年华容县城朱家湖供电网格10kV网架由110kV华容变、110kV益丰变和110kV石伏山变提供电源。10kV主要接线方式为电缆单环网、电缆双环网和架空多分段适度联络。至远景年朱家湖网格内线路8条，其中电缆单环网2组，电缆双环网1组，标准化接线率达到100%。
火车站网格：至远景年华容县城火车站供电网格10kV网架由110kV益丰变电站和110kV石伏山变电站提供电源。10kV主要接线方式为电缆单环网和架空多分段适度联络。至远景年火车站网格内线路10条，其中电缆单环网2组，架空多分段适度联络2组，标准化接线率达到100%。
表3-1 各供电网格远景年网架规划结果汇总表
|
供电网格 |
供电单元 |
远景年接线模式（组） |
公用10kV线路数（回） |
||||||
|
双环三双式 |
双环网 |
单环网 |
多分段适度联络 |
多分段单联络 |
多分段单辐射 |
其它（组） |
|||
|
HN-YY-HR-BDS |
HN-YY-HR-BDS-001-D2/B1 |
1 |
13 |
||||||
|
HN-YY-HR-BDS-002-D2/B2 |
1 |
1 |
|||||||
|
HN-YY-HR-BDS-003-D2/B2 |
1 |
||||||||
|
HN-YY-HR-TJH |
HN-YY-HR-TJH-001-D2/B2 |
1 |
1 |
11 |
|||||
|
HN-YY-HR-TJH-002-D2/B2 |
1 |
||||||||
|
HN-YY-HR-HC |
HN-YY-HR-HC-001-D2/B1 |
1 |
1 |
14 |
|||||
|
HN-YY-HR-HC-002-D2/B1 |
1 |
||||||||
|
HN-YY-HR-HC-003-D2/B1 |
1 |
||||||||
|
HN-YY-HR-ZJH |
HN-YY-HR-ZJH-001-D2/B1 |
1 |
8 |
||||||
|
HN-YY-HR-ZJH-002-D2/B2 |
2 |
||||||||
|
HN-YY-HR-HCZ |
HN-YY-HR-HCZ-001-D2/B2 |
1 |
1 |
10 |
|||||
|
HN-YY-HR-HCZ-002-D2/B2 |
1 |
1 |
|||||||
|
合计 |
-- |
56 |
|||||||
1.2网架校验
1）上下级电网协调校验
计算变电站出线间隔利用率、单台主变出线回数、下级电网对主变N-1、变电站全停的负荷转移比例，校验上下级电网协调性。
表3-2 供电网格目标网架配电网上下级协调情况
|
号 |
变电站名称 |
所属供电区域 |
出线回数（回） |
出线间隔利用率（%） |
10kV侧联络情况 |
10kV侧转供负荷比例（%） |
|||||
|
公线 |
专线 |
联络数（回） |
联络率（%） |
站间联络数（回） |
站间联络率（%） |
主变N-1 |
变电站 全停 |
||||
|
1 |
110kV华容变电站 |
城区 |
15 |
0 |
100 |
8 |
55 |
3 |
20 |
0 |
100 |
|
2 |
110kV石伏山变电站 |
城区 |
14 |
0 |
100 |
3 |
26 |
0 |
0 |
0 |
100 |
|
3 |
110kV益丰变电站 |
城区 |
8 |
0 |
80 |
3 |
45 |
0 |
0 |
0 |
50 |
|
4 |
110kV官山变电站 |
农村 |
9 |
0 |
70 |
3 |
33 |
0 |
0 |
0 |
50 |
|
5 |
110kV毛家变电站 |
农村 |
8 |
0 |
70 |
1 |
14 |
0 |
0 |
0 |
50 |
|
6 |
110kV操军变电站 |
农村 |
6 |
0 |
60 |
3 |
50 |
0 |
0 |
0 |
50 |
|
7 |
35kV万庾变电站 |
农村 |
6 |
0 |
60 |
0 |
0 |
0 |
0 |
0 |
50 |
|
8 |
35kV景港变电站 |
农村 |
5 |
0 |
50 |
0 |
0 |
0 |
0 |
0 |
50 |
|
9 |
35kV三封变电站 |
农村 |
6 |
0 |
60 |
2 |
33 |
0 |
0 |
0 |
50 |
|
10 |
35kV鲇市变电站 |
农村 |
7 |
0 |
80 |
2 |
40 |
0 |
0 |
0 |
50 |
|
11 |
35kV注市变电站 |
农村 |
5 |
0 |
40 |
2 |
48 |
0 |
0 |
0 |
50 |
|
12 |
35kV范家岭变电站 |
农村 |
5 |
0 |
45 |
2 |
47 |
0 |
0 |
0 |
50 |
|
13 |
35kV长艳湖变电站 |
农村 |
8 |
0 |
60 |
2 |
25 |
0 |
0 |
0 |
50 |
|
14 |
35kV团州变电站 |
农村 |
5 |
0 |
60 |
1 |
25 |
0 |
0 |
0 |
50 |
|
15 |
35kV塔市变电站 |
农村 |
5 |
0 |
60 |
1 |
25 |
0 |
0 |
0 |
50 |
2）供电能力校验
以供电网格为单位计算目标网架10kV公用线路平均负荷、线路平均负载率数值，综合对比接线模式，校验目标网架供电能力。
表3-3 供电网格目标网架供电能力情况
|
序号 |
供电网格 |
供电单元 |
中压线路规模（条） |
公用线路平均负荷（MW/条） |
线路平均负载率（%） |
|
|
公线 |
专线 |
|||||
|
1 |
HN-YY-HR-BDS |
HN-YY-HR-BDS-001-D2/B1 |
12 |
0 |
3.35 |
41.61% |
|
HN-YY-HR-BDS-002-D2/B2 |
9 |
0 |
4.29 |
48.42% |
||
|
HN-YY-HR-BDS-003-D2/B2 |
9 |
0 |
4.68 |
18.20% |
||
|
HN-YY-HR-TJH |
HN-YY-HR-TJH-001-D2/B2 |
8 |
0 |
3.58 |
30.73% |
|
|
HN-YY-HR-TJH-002-D2/B2 |
8 |
0 |
3.26 |
38.08% |
||
|
HN-YY-HR-HC |
HN-YY-HR-HC-001-D2/B1 |
10 |
0 |
2.29 |
42.53% |
|
|
HN-YY-HR-HC-002-D2/B1 |
12 |
0 |
3.92 |
21.30% |
||
|
HN-YY-HR-HC-003-D2/B1 |
12 |
0 |
4.18 |
24.39% |
||
|
HN-YY-HR-ZJH |
HN-YY-HR-ZJH-001-D2/B1 |
6 |
0 |
2.36 |
18.13% |
|
|
HN-YY-HR-ZJH-002-D2/B2 |
8 |
0 |
3.49 |
33.76% |
||
|
HN-YY-HR-HCZ |
HN-YY-HR-HCZ-001-D2/B2 |
8 |
0 |
3.87 |
43.43% |
|
|
HN-YY-HR-HCZ-002-D2/B2 |
8 |
0 |
1.973 |
24.39% |
||
|
小计 |
110 |
0 |
- |
- |
||
3）重要用户双电源校验
目标网架中，岳阳市华容县人民医院、华容县政府和华容自来水公司均实现双电源供电，满足重要用户可靠性需求，其余未实现双电源供电。
表3-5 供电网格重要用户供电情况
|
序号 |
重要用户名称 |
所属供电网格 |
重要用户供电方案 |
重要用户是否实现双电源 |
|
1 |
华容县政府 |
HN-YY-HR-BDS |
双电源供电 |
是 |
|
2 |
华容县人民医院 |
HN-YY-HR-BDS |
双电源供电 |
是 |
|
3 |
华容县自来水公司 |
HN-YY-HR-HC |
双电源供电 |
是 |
|
4 |
华容县教师进修学校 |
HN-YY-HR-ZJH |
双电源供电 |
是 |
|
5 |
华容一中 |
HN-YY-HR-ZJH |
双电源供电 |
是 |
|
6 |
华容县职业中专 |
HN-YY-HR-ZJH |
双电源供电 |
是 |
|
7 |
华容县中医医院 |
HN-YY-HR-HC |
双电源供电 |
是 |
|
8 |
华容中医疼痛病医院 |
HN-YY-HR-HC |
双电源供电 |
是 |
1.3过渡方案
HN-YY-HR-BDS-001-D2/B1供电单元过渡方案规划
（1）白鼎山供电单元概况
1）单元名称为：白鼎山网格001单元
2）单元编号：HN-YY-HR-BDS-001-D2/B1
3）单元供电分区分类：B
4）单元目标网架接线模式：电缆双环网
5）单元范围：港西路-华鲇路-桂花路-容城大道

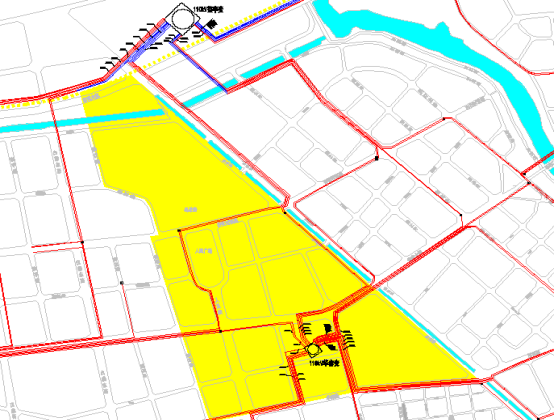

图3-1 HN-YY-HR-BDS-001-D2/B1单元用地性质图
（2）白鼎山网格001供电单元电网现状
1）供电单元线路基本情况
白鼎山001单元现由9回10千伏线路供带，线路分区复杂，其中除华城线与华城Ⅱ线主干导线为185线径，其他线路主干导线线径均偏小，供带能力弱。
表3-6 白鼎山001供电单元线路基本情况表
|
序号 |
线路 名称 |
线路 类型 |
投运时间 |
主干线(km) |
总长(km) |
供电半径（km） |
电缆(km) |
架空(km） |
绝缘线(km) |
裸导线(km) |
|
1 |
华城线 |
混合 |
1984/5/9 |
3.86 |
5.7311 |
2.695 |
3.56 |
2.1711 |
1.83 |
0.3411 |
|
2 |
华城Ⅱ线 |
混合 |
1984/5/9 |
4.92 |
7.415 |
2.957 |
2.907 |
4.508 |
3.97 |
0.538 |
|
3 |
华城Ⅲ线 |
电缆 |
2018/10/12 |
9.55 |
11.114 |
1.01 |
11.1 |
0.014 |
0.014 |
0 |
|
4 |
华工线 |
混合 |
1983/8/10 |
4.21 |
6.2337 |
2.607 |
3.3 |
2.9337 |
2.65 |
0.2837 |
|
5 |
华冷线 |
混合 |
2004/5/10 |
8.97 |
11.96 |
4.91 |
7.05 |
6.89 |
0.16 |
|
|
6 |
华龙线 |
混合 |
1978/9/9 |
3.98 |
6.6572 |
4.99 |
2.2913 |
4.3659 |
4.3 |
0.0659 |
|
7 |
华羽线 |
混合 |
1986/7/18 |
12.43 |
16.0145 |
4.142 |
4.7 |
11.3145 |
8.87 |
2.4445 |
|
8 |
华纸线 |
混合 |
1985/6/25 |
5.64 |
7.34 |
2.5 |
4.75 |
2.59 |
2.34 |
0.25 |
|
9 |
益城线 |
混合 |
2018/7/11 |
1.82 |
2.489 |
1.577 |
1.384 |
1.105 |
1.105 |
0 |
|
合计 |
- |
55.38 |
74.9545 |
22.478 |
38.9023 |
36.0522 |
31.969 |
4.0832 |
||
|
平均 |
6.15 |
8.33 |
2.50 |
4.32 |
4.01 |
3.55 |
0.45 |
|||
注：线路类型填写混合、电缆、架空。
2）供电单元装接负荷情况
单元内9回10kV线路共装总容量76.82兆伏安，其中华城Ⅱ与华羽线配变装接容量超过12兆伏安，特别是华羽线装接容量达23.815兆伏安。9回线路中，华城Ⅲ线负载率为79.85%已达到重载边界，华工线负载率为96.78%，已接近满载，另外华羽线、华纸线、益城线负载率分别达到135.32%、135.01%、101.65%，均已过载，供电能力严重不足。
表3-7 白鼎山网格001供电单元装接负荷情况表
|
序号 |
线路名称 |
配变台数 |
总容量（kVA) |
最大负荷年平均值(MW) |
最大允许输送功率(MW) |
最大负荷功率(MW） |
负载率（%） |
|
1 |
华城线 |
19 |
7.27 |
7.94 |
4.1 |
51.61% |
|
|
2 |
华城Ⅱ线 |
31 |
13.925 |
8.92 |
6.1 |
68.42% |
|
|
3 |
华城Ⅲ线 |
3 |
1.065 |
6.88 |
5.49 |
79.85% |
|
|
4 |
华工线 |
30 |
11.035 |
6.69 |
6.47 |
96.78% |
|
|
5 |
华冷线 |
0 |
1.71 |
0.92 |
53.92% |
||
|
6 |
华龙线 |
16 |
8.24 |
4.13 |
2.29 |
55.44% |
|
|
7 |
华羽线 |
56 |
23.815 |
4.12 |
5.58 |
135.32% |
|
|
8 |
华纸线 |
9 |
2.875 |
1.75 |
2.36 |
135.01% |
|
|
9 |
益城线 |
18 |
8.595 |
6.84 |
6.95 |
101.65% |
|
|
合计 |
182 |
76.82 |
48.97 |
40.26 |
- |
||
|
平均 |
20.22 |
8.54 |
5.44 |
4.47 |
- |
||
3）供电单元网架情况
单元内9回10千伏线路除华工线、华龙线为单辐射线路外，其余全部相互联络。由于所有联络线路负载率均超过50%，负载转供能力弱，无法满足“N-1”的要求。
表3-8 白鼎山网格001供电单元网架情况表
|
序号 |
线路名称 |
分段开关（个） |
联络开关（个） |
同站联络（个） |
异站联络（个） |
是否联络 |
是否有效联络 |
是否满足N-1 |
|
1 |
华城线 |
3 |
1 |
是 |
是 |
否 |
||
|
2 |
华城Ⅱ线 |
4 |
1 |
是 |
是 |
否 |
||
|
3 |
华城Ⅲ线 |
3 |
1 |
是 |
是 |
否 |
||
|
4 |
华工线 |
1 |
0 |
否 |
— |
否 |
||
|
5 |
华冷线 |
3 |
2 |
是 |
是 |
否 |
||
|
6 |
华龙线 |
2 |
1 |
否 |
— |
否 |
||
|
7 |
华羽线 |
3 |
1 |
是 |
是 |
否 |
||
|
8 |
华纸线 |
2 |
2 |
是 |
是 |
否 |
||
|
9 |
益城线 |
2 |
1 |
是 |
是 |
否 |
||
|
合计 |
23 |
10 |
— |
— |
— |
|||
4）供电单元存在问题
该供电单元共有10千伏线路7回，存在问题明细见下表：
表3-9 白鼎山网格001供电单元存在问题
|
序号 |
线路名称 |
存在问题 |
|
1 |
华城线 |
1.接线复杂，存在不具备转供能力的联络，虽为联络线路但不满足“N-1”； |
|
2 |
华城Ⅱ线 |
1.线路装接容量大，负载重； |
|
2.线路线线径小，供电能力弱； |
||
|
3.接线复杂，存在不具备转供能力的联络，虽为联络线路但不满足“N-1”。 |
||
|
3 |
华城Ⅲ线 |
1.线路负载重； |
|
2．接线复杂，存在不具备转供能力的联络，虽为联络线路但不满足“N-1”； |
||
|
3. 线路线线径小，供电能力弱。 |
||
|
4 |
华工线 |
1.线路装接容量大，负载重； |
|
2. 单辐射线路，无法转供负荷，供电可靠性差。 |
||
|
3. 线路线线径小，供电能力弱。 |
||
|
5 |
华冷线 |
1. 接线复杂，存在不具备转供能力的联络，虽为联络线路但不满足“N-1”。 |
|
6 |
华龙线 |
1.线路装接容量大，负载重； |
|
2. 单辐射线路，无法转供负荷，供电可靠性差。 |
||
|
7 |
华羽线 |
1.接线复杂，存在不具备转供能力的联络，虽为联络线路但不满足“N-1”； |
|
2.线路装接容量大，负载重； |
||
|
3.线路线线径小，供电能力弱； |
||
|
8 |
华纸线 |
1.接线复杂，存在不具备转供能力的联络，虽为联络线路但不满足“N-1”； |
|
2.线路线线径小，供电能力弱； |
||
|
3.线路装接容量大，负载重； |
||
|
9 |
益城线 |
1.接线复杂，存在不具备转供能力的联络，虽为联络线路但不满足“N-1”； |
|
2.线路线线径小，供电能力弱； |
（3）供电单元目标网架过渡方案
1）饱和年目标网架规划方案
单元面积：1.34km2
最大负荷：13.4MW
负荷密度：10MW/km2
用地性质：商业、居住用地
供电电源：110kV华容变、110kV益丰变、220kV护城变
组网方式：电缆双环网
目标网架简介：至饱和年规划标准接线3组，共计12回10kV线路，电缆双环网3组。

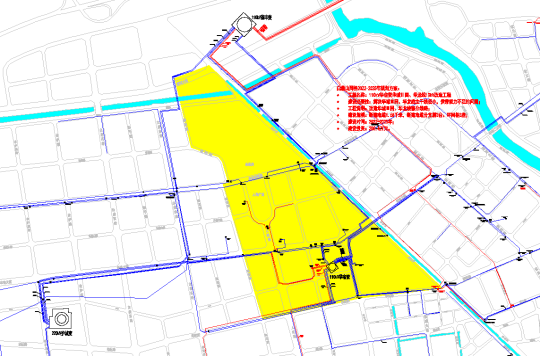

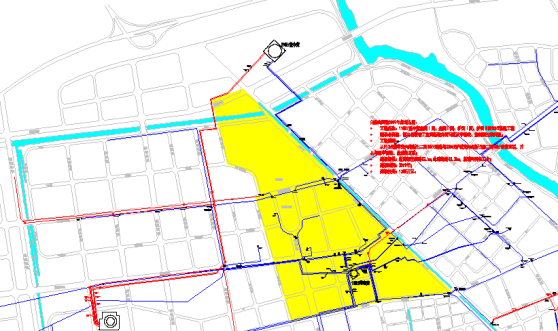

饱和年网格地理接线图

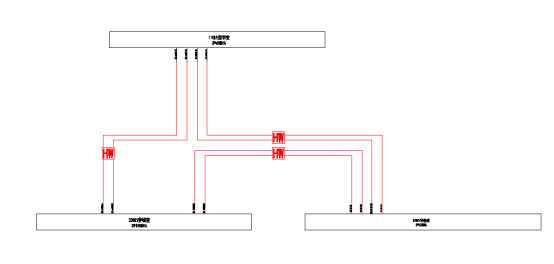

图3-3 HN-YY-HR-BDS-001-D2/B1单元饱和年地理接线图及拓朴图
2）近期过渡规划方案
根据本单元范围内规划发展及近期负荷预测结果，该单元近期主要依托华容变、益丰变、护城变进行组网。近期通过益园Ⅰ回、益园Ⅱ回、护园Ⅰ回、护园Ⅱ回等新建线路工程解决单元内线路过载问题。
2020年过渡方案描述：
①益园Ⅰ回、益园Ⅱ回、护园Ⅰ回、护园Ⅱ回10kV新建工程
【解决问题】解决杨家桥创新工业园新增负荷问题与001单元内线路过载问题。
【方案描述】从110kV益丰变向南新出二回10kV线路与220kV护城变向北新出的二回10kV线路形成互联，并与原华羽线、益城线互联。
【实施效果】解决001单元内新增杨家桥工业园负荷，益园Ⅱ回、护园Ⅱ回与益羽线形成联络，分担益羽线负荷。
2022-2025年过渡方案描述：
①华城Ⅲ回、华龙线10kV改造工程
【解决问题】解决华城Ⅲ回、华龙线主干线径小，供带能力不足的问题。
【方案描述】改造华城Ⅲ回、华龙线部分线路。
表3-10 HN-YY-HR-BDS-001-D2/B1供电单元内问题解决情况
|
序号 |
线路名称 |
现状网架 |
存在问题 |
过渡网架 |
解决问题 |
现状问题是否全部解决 |
|
1 |
华城线 |
单联络 |
线路负载重、线路线径偏小 |
单联络 |
解决负载重问题 |
否 |
|
2 |
华城Ⅱ线 |
多联络 |
线路线径小，负载重；联系复杂； |
多联络 |
解决负载重问题 |
否 |
|
3 |
华城Ⅲ线 |
单联络 |
线路线径小，负载重； |
单联络 |
解决负载重问题 |
是 |
|
4 |
华工线 |
单辐射 |
线路负载重，不满足“N-1” |
单辐射 |
解决负载重问题 |
否 |
|
5 |
华冷线 |
多联络 |
联络复杂，不满足“N-1” |
多联络 |
解决负载重问题 |
否 |
|
6 |
华龙线 |
单辐射 |
线路负载重，不满足“N-1” |
单联络 |
解决负载重问题 |
是 |
|
7 |
华羽线 |
多联络 |
线路负载重，线路线径小 |
多联络 |
解决负载重问题 |
否 |
|
8 |
华纸线 |
多联络 |
线路负载重，线路线径小 |
多联络 |
解决过载问题 |
否 |
|
9 |
益城线 |
单联络 |
联络复杂，不满足“N-1”；线路线径小 |
多联络 |
解决过载问题 |
否 |
（4）供电单元规划成果
HN-YY-HR-BDS-001-D2/B1供电单元饱和年由华容变、益丰变、护城变供电，中压线路12回，形成3组电缆双环网接线。单元内供电可靠性提升至99.99%。
表3-11 HN-YY-HR-BDS-001-D2/B1供电单元规划成果汇总
|
行政区 |
配电分区 |
所属供电分区类型 |
所属网格 |
单元名称 |
区域范围 |
面积(km2) |
电网现状 |
||||||
|
电源点名称 |
中压线路条数（条） |
可靠性水平(%) |
自动化覆盖率(%) |
||||||||||
|
岳阳 |
B |
HN-YY-HR-BDS |
HN-YY-HR-BDS-001-D2/B1 |
港西路-华鲇路-桂花路-容城大道 |
1.34 |
110kV华容变、110kV益丰变 |
9 |
99.45 |
0 |
||||
|
饱和年目标网架 |
|||||||||||||
|
电源点名称 |
标准接线（组） |
中压线路条数（条） |
可靠性水平(%) |
自动化覆盖率（%） |
|||||||||
|
双环三双式 |
双环网 |
单环网 |
架空多分段适度联络 |
架空多分段单联络 |
架空多分段单辐射 |
其它 |
合计 |
单元内 |
单元外 |
||||
|
110kV华容变、110kV益丰变、220kV护城变 |
3 |
3 |
12 |
99.99 |
100 |
||||||||
3.2台区规划
县城低压电网规划中，优先在2020年对问题台区进行改造或新增布点；户均容量偏低，无法满足未来负荷增长需求的台区改善项目次之；2021-2025年期间，结合新建10kV线路开展周边配变新增布点工程。目标年城区户均容量控制在3~3.5kVA之间，满足随居民生活水平提高，不断增长的电力需求。为解决现状县城台区存在问题，章华镇2020年改造台区8个，净增配变容量800kVA。新建及改造10kV线路2.05km，低压架空线路14.85km，投资估算336.2万元。
3.3县城规划建设总规模
华容县“十四五”期间县城规划建设总规模为新建配变52台，改造配变133台。华容县新建10kV线路12条，改造10kV线路14条，新建/改造10kV线路445.9km，新建/改造低压线路462.5km。
四、10kV及以下农村配电网规划
1. 10kV目标网架规划
村网低压规划中，优先在2020年对问题台区进行改造或新增布点；户均容量偏低，无法满足未来负荷增长需求的台区改善项目次之；2021-2025年期间，结合新建10kV线路开展周边配变新增布点工程。目标年城区户均容量控制在2.5-3kVA之间，满足随居民生活水平提高，不断增长的电力需求。
为解决现状村网存在问题，2020年期间新建台区65个，改造台区31个，净增配变容量10.995MVA。新建/改造10kV架空线路39.05km，新建/改造低压架空线路183.43km，新建及改造低压接户线线路42.66km，投资2701.6万元。

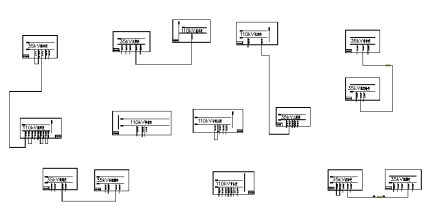

华容县农村地区2019年10kV主干网拓扑图

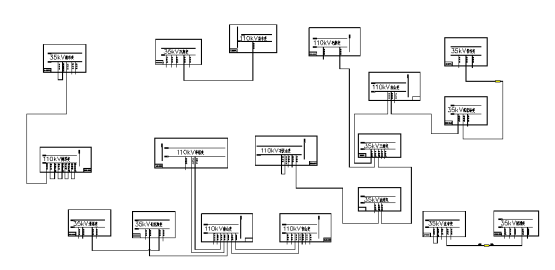

华容县农村地区2025年10kV主干网拓扑图
2.10kV老旧分支线路规划
对于不涉及目标网架的10kV老旧分支线，目前共计46条，其中：重、过载24条，“十四五”拟改造24条，新建、改造10kV线路69.35 km。投运30年以上且从未整体改造的线路6条，“十四五”拟改造6条，新建、改造10kV线路28.5km。状态评价“严重”的线路8条，“十四五”拟改造8条，新建、改造10kV线路32.96km。
3.村网规划
3.1整台区推进
1）解决配变重过载为主的问题：“十四五”整台区推进145个，新建、改造配变182台，低压线路518.7km。
2）解决严重低电压为主的问题：“十四五”整台区推进93个，新建、改造配变192台，低压线路643.2km。
3）解决低压线路严重安全隐患为主的问题：“十四五”整台区推进118个，新建、改造配变145台，低压线路428km。
5）解决接户线老旧为主的问题：“十四五”整台区推进89个，新建、改造配变126台，低压线路359km。
3.2整村推进
华容县“十四五”配电网规划期间没有“整村推进”工程项目安排。
4.农村规划建设总规模
华容县“十四五”期间农村规划建设总规模为新建配变330台，改造配变987台。华容县新建10kV线路21条，改造10kV线路40条，新建/改造10kV线路756.6km，新建/改造低压线路3292.5km。
五、分布式电源接入规划
根据收资情况，规划期间临湘市无新建分布式电源接入计划。若后续产生分布式电源接入需求，应遵循如下接入系统原则：
（1）并网点的确定原则为电源并入电网后能有效输送电力并且能确保电网的安全稳定运行。
（2）当公共连接点处并入一个以上的电源时，应总体考虑它们的影响。分布式电源总容量原则上不宜超过上一级变压器供电区域内最大负荷的25%。
（3）分布式电源并网点的短路电流与分布式电源额定电流之比不宜低于10。
（4）分布式电源接入电压等级宜按照：400kW及以下分布式电源接入380V电压等级电网；400kW-6MW分布式电源接入10kV（6kV）电压等级电网。经过技术经济比较，分布式电源采用低一电压等级接入优于高一电压等级接入时，可采用低一电压等级接入。
六、多元化负荷供电规划
根据收资情况，临湘市“十三五”后两年及“十四五”期间未收集到关于电动汽车、储能设施等供电需求资料。若后续产生相关需求，应遵循如下原则：
（1）充电桩：采用交流380V或220V供电，根据额定电流选择导线截面，应具备数据通信接口，设置必要的防护设施。
（2）充换电站：按照重要程度和配电容量选择电源数量和供电等级，宜采用双电源供电（目前采用T接至公网10kV线路中，有条件的按双路电源进线考虑，原则不提供10kV专线）。供电系统容量应满足充电站内充电和其他用电需求并留有裕度。采取有效的无功补偿和谐波治理措施，接入点电能质量符合国家标准规定。
（3）供电电压等级应根据充换电设施的负荷，经过技术经济比较后确定。供电电压等级一般可下表确定。
表 6-2 充换电设施电压等级
|
供电电压等级 |
充换电设施总负荷 |
|
220V |
10kW及以下单相设备 |
|
380V |
100kW及以下 |
|
10kV |
100kW以上 |
（4）220V充电设施，宜接入低压电缆分支箱或低压配电箱。380V充电设备，宜接入低压线路或变压器的低压母线。接入10kV配电网的充换电设施，容量小于等于3000kVA时，宜接入公用10kV线路或接入环网箱（室）、电缆分支箱等。容量大于3000kVA时，宜专线接入。
（5）充换电站的选址、供配电、监控及通信系统的建设应符合GB50966、GB/T29772的规定。
（6）大型公用电动汽车充换电站宜采用专用变压器，其不宜接入其他无关的负荷。
（7）居住小区充电设施可根据充电桩容量和数量采用由小区配电室接线，或由低压电缆分支箱接线，低压线路供电半径不宜大于150m。新建居住小区应根据地方政府对于新建小区电动汽车充电设施配套建设的规定，预留低压出线间隔、以及至规划机动车位区域的电缆通道，并可视现场情况多敷设1～2孔排管，为电动汽车充电桩预留。
七、投资估算
1.总体投资估算
1.1投资估算依据
根据湖南省实际的设备价格和工程施工报价情况，本地区电网布局规划所涉及的各种输变电项目的单位工程综合造价表如下（含施工费用和管理费用，不含土建及征地费用）。
表7-1 华容县电网工程综合造价表
|
类别 |
项目名称 |
电压等级(kV) |
规模 |
综合造价 |
备注 |
单位工程综合造价 |
单位 |
|
110kV电网 |
新建变电站 |
110 |
2×50MVA |
3648 |
全户内 |
- |
万元/座 |
|
110 |
2×50MVA |
3023 |
全户内GIS |
- |
万元/座 |
||
|
110 |
2×50MVA |
2906 |
半户内GIS |
- |
万元/座 |
||
|
110 |
2×63MVA |
3730 |
全户内 |
- |
万元/座 |
||
|
110 |
2×63MVA |
3098 |
全户内GIS |
- |
万元/座 |
||
|
扩建变电站 |
110 |
63MVA |
1890 |
新增主变 |
- |
万元/台 |
|
|
110 |
50MVA |
1500 |
新增主变 |
- |
万元/台 |
||
|
新建架空线路 |
110 |
1×400mm2单回 |
- |
/ |
77 |
万元/km |
|
|
110 |
1×400mm2双回 |
- |
/ |
132 |
万元/km |
||
|
110 |
2×300mm2双回 |
- |
/ |
189 |
万元/km |
||
|
110 |
1×300mm2单回 |
- |
/ |
85 |
万元/km |
||
|
110 |
1×300mm2双回 |
- |
/ |
147 |
万元/km |
||
|
110 |
1×240mm2单回 |
- |
/ |
75 |
万元/km |
||
|
110 |
1×240mm2双回 |
- |
/ |
133 |
万元/km |
||
|
110 |
2×240mm2单回 |
- |
/ |
79 |
万元/km |
||
|
110 |
2×240mm2双回 |
- |
/ |
167 |
万元/km |
||
|
新建电缆线路(电气部分) |
110 |
800mm2 |
- |
/ |
400 |
万元/km |
|
|
35kV电网 |
新建变电站 |
35 |
1×10MVA |
- |
/ |
1000 |
万元/座 |
|
扩建变电站 |
35 |
10MVA |
- |
/ |
500 |
万元/台 |
|
|
新建架空线路 |
35 |
LGJ-120mm2 |
- |
/ |
40 |
万元/km |
|
|
35 |
LGJ-150mm2 |
- |
/ |
45 |
万元/km |
||
|
35 |
LGJ-185mm2 |
- |
/ |
50 |
万元/km |
||
|
10kV及以下电网 |
新建架空线路 |
10 |
JKLYJ-240mm2 |
- |
/ |
24 |
万元/km |
|
10 |
JKLYJ-120mm2 |
- |
/ |
22 |
万元/km |
||
|
10 |
JKLYJ-120mm2 |
- |
/ |
20 |
万元/km |
||
|
10 |
JKLYJ-95mm2 |
- |
/ |
18 |
万元/km |
||
|
10 |
JKLYJ-70mm2 |
- |
/ |
16 |
万元/km |
||
|
新建电缆线路（电气部分） |
10 |
YJV22-400mm2 |
- |
/ |
120 |
万元/km |
|
|
10 |
YJV22-300mm2 |
- |
/ |
100 |
万元/km |
||
|
10 |
YJV22-240mm2 |
- |
/ |
80 |
万元/km |
||
|
改造架空线路 |
10 |
- |
- |
/ |
10 |
万元/km |
|
|
开关站 |
10 |
- |
- |
/ |
90 |
万元/座 |
|
|
箱式变电站 |
10 |
- |
- |
/ |
25 |
万元/座 |
|
|
配电室 |
10 |
- |
- |
/ |
35 |
万元/座 |
|
|
环网柜 |
10 |
- |
- |
/ |
25 |
万元/座 |
|
|
柱上变 |
10 |
400kVA |
- |
/ |
8 |
万元/台 |
|
|
10 |
200kVA |
- |
/ |
7 |
万元/台 |
||
|
10 |
100kVA |
- |
/ |
7 |
万元/台 |
||
|
柱上 开关 |
10 |
- |
- |
智能开关 |
3 |
万元/台 |
|
|
管沟 |
管井 |
12×Φ150+2×Φ100 |
- |
/ |
600 |
万元/km |
|
|
隧道（明开方式） |
2.6×2.4 |
- |
/ |
3000 |
万元/km |
||
|
2.0×2.1 |
- |
/ |
1500 |
万元/km |
|||
|
隧道（暗挖方式） |
2.6×2.9 |
- |
/ |
6000 |
万元/km |
||
|
2.0×2.3 |
- |
/ |
3000 |
万元/km |
|||
1.2投资估算
“十四五”配电网规划期间华容县规划对110kV电网主要建设规模为新建110kV变电站2座，扩建110kV变电站3座，新增变电容量356MVA，新建110kV线路2条，总长度53.1km，均为架空线路；35kV电网主要建设规模为改造35kV变电站5座，新增容量40.7MVA，新建35kV线路5条，总长度47.1km，均为架空线路；10kV电网主要建设规模为新建10kV线路33条，改造10kV线路54条，其中新建/改造电缆线路163.8km，新建/改造架空线路808.6km；低压部分建设规模为新建/改造配变台区1493台，新建/改造低压架空线路1981.4km，新建/改造低压电缆线路258.8km。
“十四五”配电网规划期间华容县110kV电网投资为1.66亿，35kV电网投资为0.44亿，10kV及以下电网投资为5.94亿。
|
类型 |
电压等级（kV） |
项目 |
2016 |
2017 |
2018 |
2019 |
2020 |
2021 |
2022 |
2023-2025 |
“十三五” 合计 |
“十四五” 合计 |
||||||||||
|
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用电网 |
其中：公司 投资 |
公用电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司投资 |
公用 电网 |
其中：公司 投资 |
|||
|
合计 |
110（66） |
变电工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.30 |
0.30 |
0.02 |
0.02 |
0 |
0 |
0.30 |
0.30 |
0.30 |
0.30 |
0.32 |
0.32 |
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.28 |
0.28 |
0 |
0 |
0 |
0 |
0 |
0 |
0.28 |
0.28 |
0 |
0 |
||
|
35 |
变电工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
||
|
10(20) |
配变工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.36 |
0.36 |
0.20 |
0.20 |
0.22 |
0.22 |
0.43 |
0.43 |
0.50 |
0.50 |
0.56 |
0.56 |
1.15 |
1.15 |
|
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.22 |
0.22 |
0.23 |
0.23 |
0.06 |
0.06 |
0.08 |
0.08 |
0.06 |
0.06 |
0.44 |
0.44 |
0.20 |
0.20 |
||
|
开关类工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
低压工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.02 |
0.02 |
0.13 |
0.13 |
0.12 |
0.12 |
0 |
0 |
0 |
0 |
0.15 |
0.15 |
0.12 |
0.12 |
||
|
配电自动化 |
0 |
0 |
0 |
0 |
0 |
0 |
0.01 |
0.01 |
0.01 |
0.01 |
0 |
0 |
0.01 |
0.01 |
0 |
0 |
0.01 |
0.01 |
0.01 |
0.01 |
||
|
合计 |
0 |
0 |
0 |
0 |
0 |
0 |
0.64 |
0.64 |
1.14 |
1.14 |
0.43 |
0.43 |
0.51 |
0.51 |
0.86 |
0.86 |
1.78 |
1.78 |
1.80 |
1.80 |
||
|
其中：B |
110（66） |
变电工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.02 |
0.02 |
0 |
0 |
0.15 |
0.15 |
0 |
0 |
0.17 |
0.17 |
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
35 |
变电工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
10(20) |
配变工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.20 |
0.20 |
0.11 |
0.11 |
0.16 |
0.16 |
0.16 |
0.16 |
0.24 |
0.24 |
0.31 |
0.31 |
0.55 |
0.55 |
|
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.10 |
0.10 |
0.07 |
0.07 |
0.01 |
0.01 |
0.08 |
0.08 |
0.06 |
0.06 |
0.17 |
0.17 |
0.15 |
0.15 |
||
|
开关类工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
低压工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.08 |
0.08 |
0.09 |
0.09 |
0 |
0 |
0 |
0 |
0.08 |
0.08 |
0.09 |
0.09 |
||
|
配电自动化 |
0 |
0 |
0 |
0 |
0 |
0 |
0.01 |
0.01 |
0 |
0 |
0 |
0 |
0.01 |
0.01 |
0 |
0 |
0.01 |
0.01 |
0.01 |
0.01 |
||
|
合计 |
0 |
0 |
0 |
0 |
0 |
0 |
0.30 |
0.30 |
0.26 |
0.26 |
0.28 |
0.28 |
0.24 |
0.24 |
0.45 |
0.45 |
0.57 |
0.57 |
0.98 |
0.98 |
||
|
D |
110（66） |
变电工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.30 |
0.30 |
0 |
0 |
0 |
0 |
0.15 |
0.15 |
0.30 |
0.30 |
0.15 |
0.15 |
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.28 |
0.28 |
0 |
0 |
0 |
0 |
0 |
0 |
0.28 |
0.28 |
0 |
0 |
||
|
35 |
变电工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
||
|
10(20) |
配变工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.17 |
0.17 |
0.08 |
0.08 |
0.06 |
0.06 |
0.27 |
0.27 |
0.26 |
0.26 |
0.25 |
0.25 |
0.59 |
0.59 |
|
|
线路工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.12 |
0.12 |
0.16 |
0.16 |
0.05 |
0.05 |
0 |
0 |
0 |
0 |
0.28 |
0.28 |
0.05 |
0.05 |
||
|
开关类工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
低压工程 |
0 |
0 |
0 |
0 |
0 |
0 |
0.02 |
0.02 |
0.05 |
0.05 |
0.03 |
0.03 |
0 |
0 |
0 |
0 |
0.07 |
0.07 |
0.03 |
0.03 |
||
|
配电自动化 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
合计 |
0 |
0 |
0 |
0 |
0 |
0 |
0.34 |
0.34 |
0.87 |
0.87 |
0.15 |
0.15 |
0.27 |
0.27 |
0.41 |
0.41 |
1.21 |
1.21 |
0.83 |
0.83 |
||
其中：分电压等级统计110kV及以下配电网中公用电网改造工程投资。
表7-2 华容县配电网改造工程投资分类统计（公用电网口径）
|
区域 |
电压等级 |
2016 |
2017 |
2018 |
2019 |
2020 |
2021 |
2022 |
2023-2025 |
“十三五”合计 |
“十四五”合计 |
|||||||||||
|
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 投资 |
公用 电网 |
其中：公司 资 |
公用 电网 |
其中：公司 投资 |
|||
|
合计 |
110kV |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.58 |
0.58 |
0.02 |
0.02 |
0 |
0 |
0.30 |
0.30 |
0.58 |
0.58 |
0.32 |
0.32 |
|
|
35kV |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
||
|
10kV及 以下 |
0 |
0 |
0 |
0 |
0 |
0 |
0.61 |
0.61 |
0.55 |
0.55 |
0.41 |
0.41 |
0.51 |
0.51 |
0.56 |
0.56 |
1.16 |
1.16 |
1.48 |
1.48 |
||
|
投资合计 |
0 |
0 |
0 |
0 |
0 |
0 |
0.64 |
0.64 |
1.14 |
1.14 |
0.43 |
0.43 |
0.51 |
0.51 |
0.86 |
0.86 |
1.78 |
1.78 |
1.80 |
1.80 |
||
|
其中B |
110kV |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.02 |
0.02 |
0 |
0 |
0.15 |
0.15 |
0 |
0 |
0.17 |
0.17 |
|
|
35kV |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
||
|
10kV及 以下 |
0 |
0 |
0 |
0 |
0 |
0 |
0.30 |
0.30 |
0.26 |
0.26 |
0.26 |
0.26 |
0.24 |
0.24 |
0.30 |
0.30 |
0.57 |
0.57 |
0.80 |
0.80 |
||
|
投资合计 |
0 |
0 |
0 |
0 |
0 |
0 |
0.30 |
0.30 |
0.26 |
0.26 |
0.28 |
0.28 |
0.24 |
0.24 |
0.45 |
0.45 |
0.57 |
0.57 |
0.98 |
0.98 |
||
|
D |
110kV |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.58 |
0.58 |
0 |
0 |
0 |
0 |
0.15 |
0.15 |
0.58 |
0.58 |
0.15 |
0.15 |
|
|
35kV |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0.03 |
0.03 |
0 |
0 |
||
|
10kV及 以下 |
0 |
0 |
0 |
0 |
0 |
0 |
0.31 |
0.31 |
0.29 |
0.29 |
0.15 |
0.15 |
0.27 |
0.27 |
0.26 |
0.26 |
0.60 |
0.60 |
0.68 |
0.68 |
||
|
投资合计 |
0 |
0 |
0 |
0 |
0 |
0 |
0.34 |
0.34 |
0.87 |
0.87 |
0.15 |
0.15 |
0.27 |
0.27 |
0.41 |
0.41 |
1.21 |
1.21 |
0.83 |
0.83 |
||
华容县操军供电所10kV及以下电网共计投资7519万元，插旗供电所10kV及以下电网共计投资4835万元，景港供电所10kV及以下电网共计投资3079万元，东山供电所10kV及以下电网共计投资4854万元，石伏供电所10kV及以下电网共计投资4520万元，万庾供电所10kV及以下电网共计投资4163万元，南山供电所10kV及以下电网共计投资4321万元，注市供电所10kV及以下电网共计投资6051万元，鲇市供电所10kV及以下电网共计投资5049万元。
表7-3 华容县各供电所10kV及以下电网规划建设工程投资
|
供电所名称 |
建设规模 |
估算 投资 |
|||||||
|
新建架空线路长度 |
改造架空线路长度 |
新建电缆线路长度 |
改造电缆线路长度 |
新建配变台数 |
新建配变容量 |
改造配变台数 |
改造配变容量 |
||
|
操军供电所 |
70.31 |
132.1 |
- |
- |
54 |
6300 |
72 |
9900 |
7519 |
|
插旗供电所 |
19.45 |
124.1 |
- |
- |
34 |
10000 |
67 |
6500 |
4835 |
|
景港供电所 |
22.68 |
34.4 |
- |
- |
54 |
4500 |
130 |
3600 |
3079 |
|
东山供电所 |
58.85 |
89.9 |
- |
- |
34 |
9300 |
116 |
4300 |
4854 |
|
石伏供电所 |
45.77 |
24.65 |
- |
- |
87 |
8900 |
130 |
4100 |
4520 |
|
万庾供电所 |
12.45 |
84.1 |
- |
- |
42 |
6900 |
122 |
3900 |
4163 |
|
南山供电所 |
22.68 |
34.4 |
- |
- |
36 |
5400 |
79 |
4000 |
4321 |
|
注市供电所 |
29.45 |
14.1 |
- |
- |
46 |
8900 |
87 |
3500 |
6051 |
|
鲇市供电所 |
32.68 |
34.4 |
40 |
4500 |
78 |
6200 |
5049 |
||
八、成效分析
1. 总体规划成效
华容县110kV及以下配电网的整体规划评价指标如下：
华容县电网2019年供电可靠率为99.83%，在规划水平年2020、2022、2025年，供电可靠率分别可达到99.84%、99.86%和99.9%。
华容县电网2019年110kV及以下综合线损率为7.72%，在规划水平年2020、2022、2025年，110kV及以下综合线损率分别可达到7.43%、7.17%和6.67%。
华容县2019年综合电压合格率为99.4%。在本次规划的过程中，严格控制各类电压等级的供电半径，同时考虑无功补偿装置的设置，同时改善供电电压较差的区域，到2025年综合电压合格率可达到99.96%。
华容县在“十三五”期间截至2019年已经完成了配电网低压侧“一户一表”智能表计的改造工作，华容县的智能表计覆盖率已经达到了100%。
华容县2019年底户均配变容量为2.08kVA/户，随着用电水平的提高，现有的户均容量不能满足用电需求，在规划水平年2020、2022、2025年，户均容量分别可提升至2.17kVA/户、2.31kVA/户和2.64kVA/户。
表8-1 华容县110kV及以下配电网整体规划评价
|
类型 |
年份 |
供电可靠率（RS-3）（%） |
综合线损率（%） |
综合电压合格率（%） |
一户一表率（%） |
户均配变容量（kVA） |
长期低电压户数 |
10kV架空线路绝缘化率（%） |
0.38kV架空线路绝缘化率（%） |
智能电表覆盖率（%） |
实现远程集中抄表比例（%） |
|
|
110kV及以下 |
10kV及以下 |
|||||||||||
|
合计 |
2019 |
99.83 |
7.72 |
7.74 |
99.4 |
100 |
2.3 |
393 |
2.7 |
0.00 |
0.0 |
100 |
|
2020 |
99.84 |
7.43 |
7.59 |
99.6 |
100 |
2.42 |
365 |
11.0 |
33.79 |
20.3 |
100 |
|
|
2022 |
99.86 |
7.17 |
7.37 |
99.8 |
100 |
2.71 |
342 |
50.0 |
80.92 |
51.62 |
100 |
|
|
2025 |
99.90 |
6.67 |
7.07 |
99.96 |
100 |
2.84 |
312 |
100.0 |
100.00 |
100.0 |
100 |
|
|
B |
2019 |
99.87 |
6.26 |
7.03 |
99.39 |
100 |
2.53 |
116 |
14.0 |
0.00 |
0.0 |
100 |
|
2020 |
99.89 |
6.13 |
6.92 |
99.6 |
100 |
2.62 |
103 |
40.0 |
43.26 |
32.6 |
100 |
|
|
2022 |
99.91 |
6.01 |
6.88 |
99.8 |
100 |
2.68 |
92 |
80.0 |
97.61 |
78.6 |
100 |
|
|
2025 |
99.93 |
5.99 |
6.85 |
99.96 |
100 |
3.08 |
80 |
100.0 |
100.00 |
100.0 |
100 |
|
|
D |
2019 |
99.78 |
9.18 |
8.45 |
99.41 |
100 |
1.94 |
227 |
0.1 |
0.00 |
0.0 |
100 |
|
2020 |
99.78 |
8.73 |
8.26 |
99.6 |
100 |
2.2 |
262 |
8.0 |
30.44 |
15.0 |
100 |
|
|
2022 |
99.80 |
8.33 |
7.86 |
99.8 |
100 |
2.31 |
250 |
40.0 |
78.99 |
43.2 |
100 |
|
|
2025 |
99.83 |
7.35 |
7.29 |
99.96 |
100 |
2.54 |
232 |
100.0 |
100.00 |
100.0 |
100 |
|
2.35-110kV电网规划效果
到2025年，110kV及35kV电网问题全部得到解决，指标提升明显，主变满足N-1通过率达到100%，线路N-1通过率达到100%。
表8-2 华容县35-110kV电网规划成效分析
|
类型 |
年份 |
容载比 |
满足N-1主变比例（%） |
满足N-1线路比例（%） |
状态评价为“整体严重”的变电站座数比例（%） |
状态评价为“整体严重”的线路条数比例（%） |
单线单变座数比例（%） |
35kV变电站（2台4MVA及以上）单电源电源座数 |
||||||
|
110（66）kV |
35kV |
110（66）kV |
35kV |
110（66）kV |
35kV |
110（66）kV |
35kV |
110（66）kV |
35kV |
110（66）kV |
35kV |
35kV |
||
|
合计 |
2019 |
1.4 |
1.8 |
0 |
0 |
66.67 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
|
2020 |
2.3 |
1.9 |
100 |
100 |
80 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2022 |
1.9 |
2.0 |
100 |
100 |
80 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2025 |
2.4 |
2.1 |
100 |
100 |
80 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
B |
2019 |
2.7 |
0 |
0 |
0 |
66.67 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
2020 |
2.3 |
0 |
100 |
100 |
80 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2022 |
1.89 |
0 |
100 |
100 |
80 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2025 |
2.2 |
0 |
100 |
100 |
80 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
D |
2019 |
0 |
1.8 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
|
2020 |
2.4 |
1.9 |
100 |
100 |
100 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2022 |
2.2 |
2.0 |
100 |
100 |
100 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2025 |
3.0 |
2.1 |
100 |
100 |
100 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
3.10kV电网规划成效
本次项目规划实施后，华容10kV配网络向目标网架靠拢，部分区域实现目标网架，10kV线路互联率有了较大的提高。至2025年10kV线路互联率由2019年的38.6%提高至78.4%，同时，通过对现有的不合理的互联方式进行调整，提高了负荷转移能力，提高了供电可靠性。至2025年，10kV线路满足N-1的比率将达到87.5%。
表8-3 华容县10kV电网规划成效分析
|
类型 |
年份 |
联络率（%） |
满足N-1的线路比例（%） |
高损配变台数比例（%） |
状态评价为“整体严重”的10kV线路条数 |
10kV重过载线路条数 |
10kV单线供带2个及以上集镇线路条数 |
重过载配变台数 |
频繁跳闸线路条数 |
|
合计 |
2019 |
15.38 |
8.7 |
0.34 |
5 |
2 |
0 |
134 |
3 |
|
2020 |
42.3 |
42.3 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2022 |
42.3 |
42.3 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2025 |
87.5 |
87.5 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
B |
2019 |
15.38 |
7.69 |
0.83 |
2 |
2 |
0 |
67 |
0 |
|
2020 |
57.7 |
57.7 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2022 |
57.7 |
57.7 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2025 |
100 |
100 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
D |
2019 |
15.38 |
10 |
0.26 |
3 |
0 |
0 |
67 |
3 |
|
2020 |
50 |
50 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2022 |
50 |
50 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
2025 |
50 |
50 |
0 |
0 |
0 |
0 |
0 |
0 |
3.1问题解决情况
本次配电网规划实施后，110kV及以下电网现状存在问题解决情况如下表所示。至2025年，110kV电网和35kV电网问题问题中主变重过载和线路重过载等问题解决率100%；除十四五末D类供电分区依然有部分线路未形成联络，不能实现N-1校验外，其它均基本解决。
表8-4 华容县110kV及以下电网现状存在问题解决情况
|
电压 等级 |
问题类型 |
2018年解决数量 |
2019年解决数量 |
2020年解决数量 |
2021-2022年解决数量 |
2023-2025年解决数量 |
2018-2020年合计 |
“十四五”合计 |
解决率（%） |
|
110kV电网问题 |
主变重、过载 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
线路重、过载 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
主变未通过“N-1”校验 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
100 |
|
|
线路未通过“N-1”校验 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
100 |
|
|
主变运行年限过长 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
线路运行年限过长 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
35kV电网问题 |
主变重、过载 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
线路重、过载 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
主变未通过“N-1”校验 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
线路未通过“N-1”校验 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
100 |
|
|
10kV电网问题 |
线路重、过载 |
0 |
0 |
2 |
0 |
0 |
0 |
0 |
100 |
|
主干线供电半径过长 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
线路未通过“N-1”校验 |
0 |
2 |
1 |
0 |
0 |
0 |
0 |
60 |
|
|
线路配变装接容量过大 |
0 |
2 |
0 |
0 |
0 |
0 |
0 |
100 |
|
|
高损配变 |
0 |
82 |
42 |
5 |
0 |
0 |
0 |
100 |
|
|
主变运行年限过长 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
线路运行年限过长 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
频繁跳闸10千伏线路条数 |
0 |
3 |
0 |
0 |
0 |
0 |
0 |
100 |
|
|
农村“低电压”问题户数 |
0 |
8 |
3 |
0 |
0 |
0 |
0 |
100 |
|
|
县域电网联系薄弱个数 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
配电网智能化 |
满足新能源、分布式电源接入（万千瓦） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
满足电动汽车充电需求（万辆） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
|
配电自动化覆盖率（%） |
0 |
13 |
27 |
58 |
76 |
100 |
100 |
100 |
|
|
智能配电网示范工程（个） |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
-- |
|
图例
注：
1. 35kV及以上电网地理接线图按电压等级区分颜色；10kV电网地理接线图按不同变电站供电范围选取不同颜色区分。
2. 35kV及以上规划变电站、线路用虚线表示；10kV规划线路用虚线表示。
3. 开关站、环网室（箱）、配电室图例右下角字符，分段开关、联络开关图例正中字符，“3”代表配置了三遥终端，“S”代表配置了标准型二遥终端，“A”代表配置了动作型二遥终端，无字符代表未配置站所终端，“B”代表配置了基本型二遥终端。
扫一扫在手机打开当前页
